Filtè amonik aktif

◆ Twa-nivo teknoloji, gwo dansite pouvwa
◆ Sipòte twa mòd konpansasyon: Harmony, pouvwa reyaktif, ak move balans
◆ Achitekti FPGA + ARM, vitès òdinatè rapid, ak entèfas pi entelijan

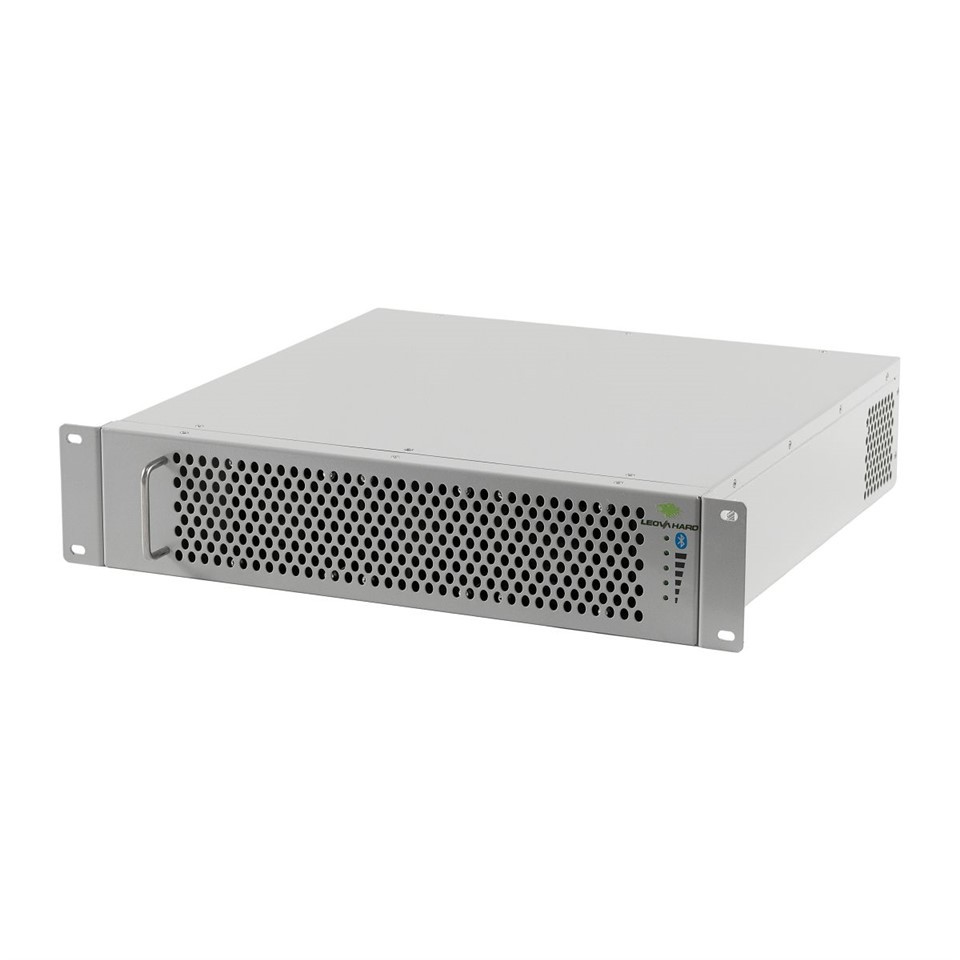

◆ Gwosè estanda etajè, fasil pou enstale nan plizyè endistri-kabinè estanda
◆ Teknoloji inik patante, konduit lè konplètman endepandan, elimine nenpòt PCBA oswa konpozan elektwonik

Voye rechèch

Pwodwi Deskripsyon

Filtè amonik aktif, yon nouvo jenerasyon aparèy eliminasyon amonik konplètman dijital devlope ak lanse pa konpayi nou an poukont li, ofri avantaj diferan sou teknoloji tradisyonèl yo: pi vit, pi piti, pi pwisan ak fasil enstale, kenbe, ak debogaj, yo ka fasilman rezoud pwoblèm kalite pouvwa.

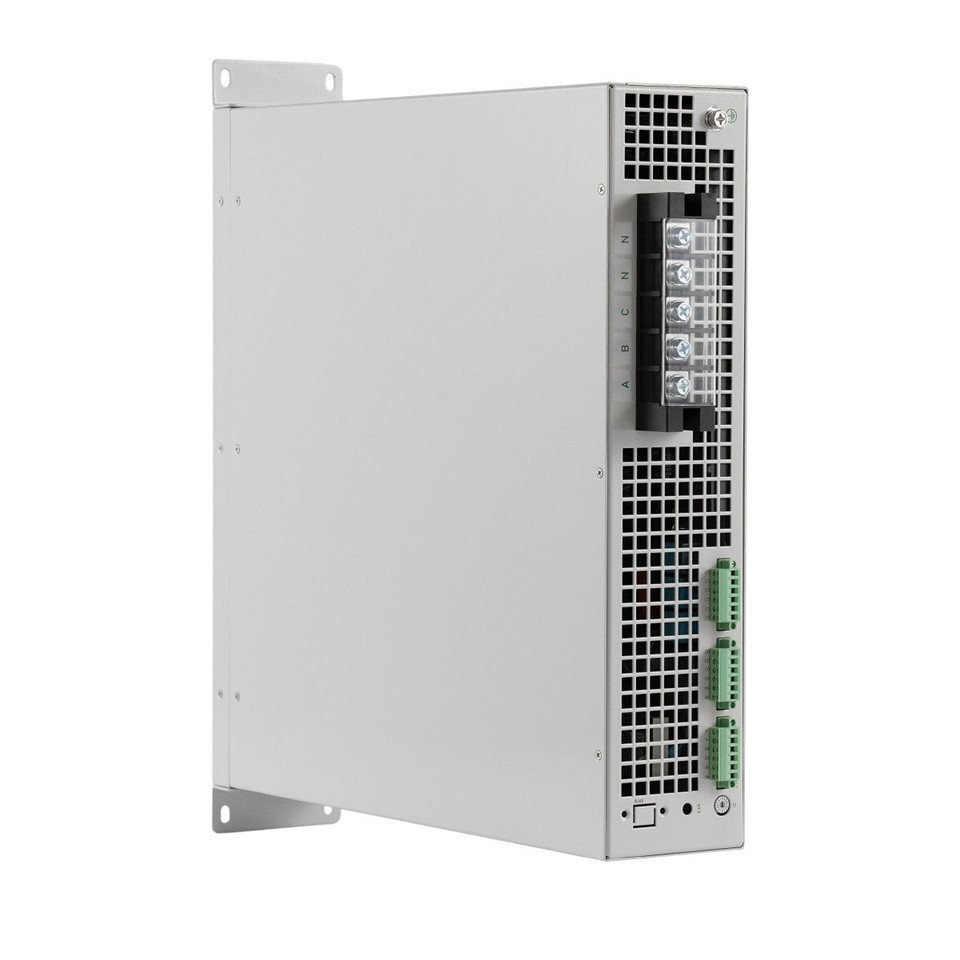

harmonic filter

Filtè amonik aktif yo itilize teknoloji elektwonik pouvwa. Sikwi prensipal la gen ladann: disjoncteurs, fusibles ki rapid -, pwoteksyon vag, kontak prensipal, kontakè snubber, induktè ki konekte gri-, filtè LC, konvètisè, ak kondansateur depo enèji DC.

Sistèm kontwòl aktif filtè Haromonik la enkòpore yon DSP + FPGA, sikwi kalkil aktyèl kòmand, ak sikwi kontwòl aktyèl swiv pou pèmèt paramèt anviwònman ak kontwòl akizisyon lòd. Filtè Harmony aktif la sèvi ak yon transfòmatè aktyèl pou detekte aktyèl chaj la. Yon chip pwosesis done konvèti siyal analòg la nan yon siyal dijital, ki Lè sa a, voye nan DSP entèn la. Atravè pwosesis algoritmik, siyal la ekstrè soti nan eleman yo Harmony nan aktyèl la chaj. Lè sa a, sistèm kontwòl la bay yon siyal lòd, ki itilize kontwòl SVPWM kòm yon siyal kondwi pou kontwole IGBT entèn yo. Sa a enstwi varyateur la jenere yon aktyèl Harmony egal nan grandè ak opoze nan direksyon chaj aktyèl la Harmony, ki se Lè sa a, sou fòm piki nan kadriyaj la pou filtre Harmony yo.

Fèy Done

Paramèt elektrik
Metòd fil elektrik	Twa-faz twa-fil, twa-faz kat-fil
Fonksyone vòltaj	380V(±20%)
Frekans opere	50/60Hz, ± 10%
Espesifikasyon pwodwi yo	50,75,100A,150A,200A
Espesifikasyon aktyèl transfòmatè	50:5 ~ 30000:5
Bri	<65dB
Karakteristik
Chanje aparèy	IGBT
Chanje frekans	>20kHz
Metòd dissipation chalè	Refwadisman lè entèlijan
Kontwòl dissipation chalè	Ajisteman adaptab vitès fanatik
Fonksyon pwoteksyon	Survoltaj, undervoltage, surchof, surkouran, pwoteksyon kout sikwi
Pèfòmans konpansasyon
Pousantaj filtrage amonik	＞95%
Pèt pouvwa aktif	＜3%
Ranje amonik filtraj	Harmonik soti nan 2yèm a 50yèm ka endividyèlman kontwole ak configuré.
Tan repons total	<10ms
Suppression sonorite	Anpèchman aktif
Entèfas ekspozisyon
Ekspozisyon ekran	Ekran tactile plen koulè 7-pye (kalite kabinè)
Lang	Chinwa, angle, ak lang customizable
Ekspozisyon batri	Pousantaj distòsyon, faktè pouvwa, pouvwa, vòltaj, aktyèl, ak lòt ekspozisyon done
Koòdone kominikasyon ak kalite pwotokòl	RS485, Modbus pwotokòl
Kondisyon anviwònman yo
Tanperati opere	-10 degre ~+40 degre
Imidite relatif	<95%, no condensation
Altitid	<5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters)
Lòt moun
Nivo pwoteksyon	Evalyasyon IP20, lòt evalyasyon ki disponib sou demann.
Metòd enstalasyon	Etajè-mont, miray-mont, konfigirasyon kabinè entegre.

Q&A

1. Kisa yon AHF (filtè amonik aktif) ka fè pou ou?

Konpansasyon Harmony dinamik, konpansasyon pouvwa reyaktif, ak rezolisyon fluctuations vòltaj ak tranbleman.

2. Kijan yon AHF fonksyone?

Atravè elektwonik pouvwa ak teknoloji kontwòl, li detekte Harmony nan griy pouvwa a an tan reyèl epi jenere kouran konpansasyon ak menm anplitid la men faz opoze ak Harmony sa yo, kidonk anile ak filtre Harmony pou amelyore kalite pouvwa a.

3. Kisa filtè Harmony aktif yo ka fè?

Filtè Harmony aktif la elimine Harmony ak balanse chaj la, kidonk amelyore kalite pouvwa a. Li ede ou konfòme yo ak estanda tankou EN 62477-1:2012/A12:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, 2014/35/EU (Ba Voltage), ak 2014/30/EU Compatibility (Electromagnetic). Pwodwi sa a évolutive, modilè nan konsepsyon, trè efikas, ak fasil pou entegre nan sistèm ki egziste deja.
